三相變壓器的基本工作原理是電磁感應原理。當交流電壓加到一次側繞組后交流電流流入該繞組就產生勵磁作用，在鐵芯中產生交變的磁通，這個交變磁通不僅穿過一次側繞組，同時也穿過二次側繞組，它分別在兩個繞組中引起感應電動勢。這時如果二次側與外電路的負載接通，便有交流電流流出，于是輸出電能。。

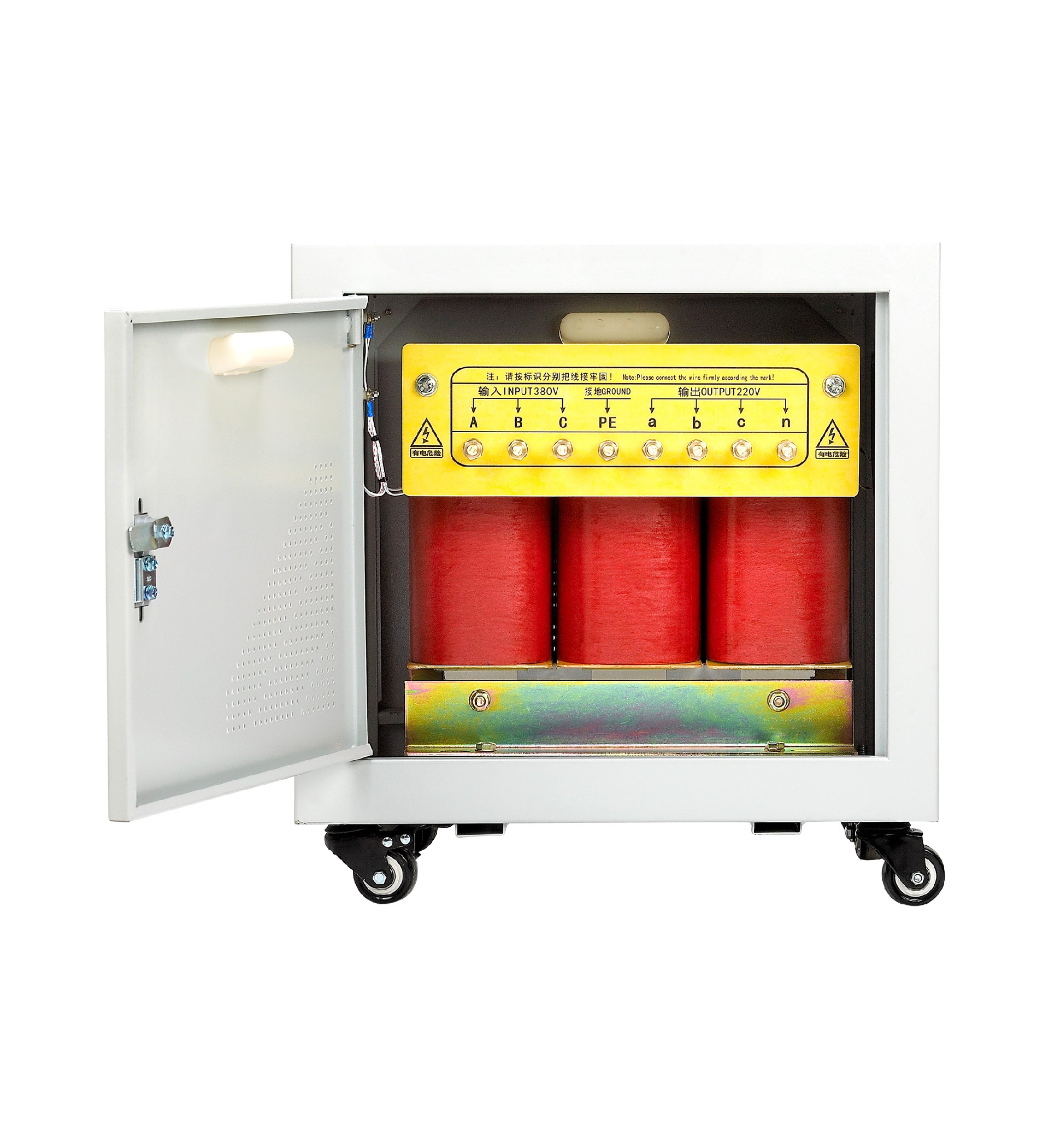

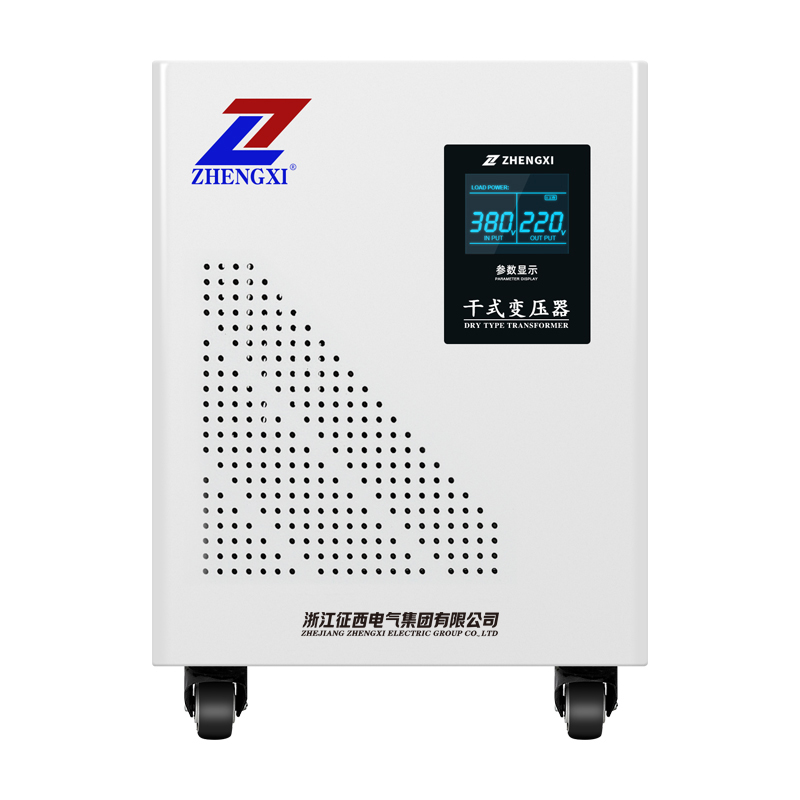

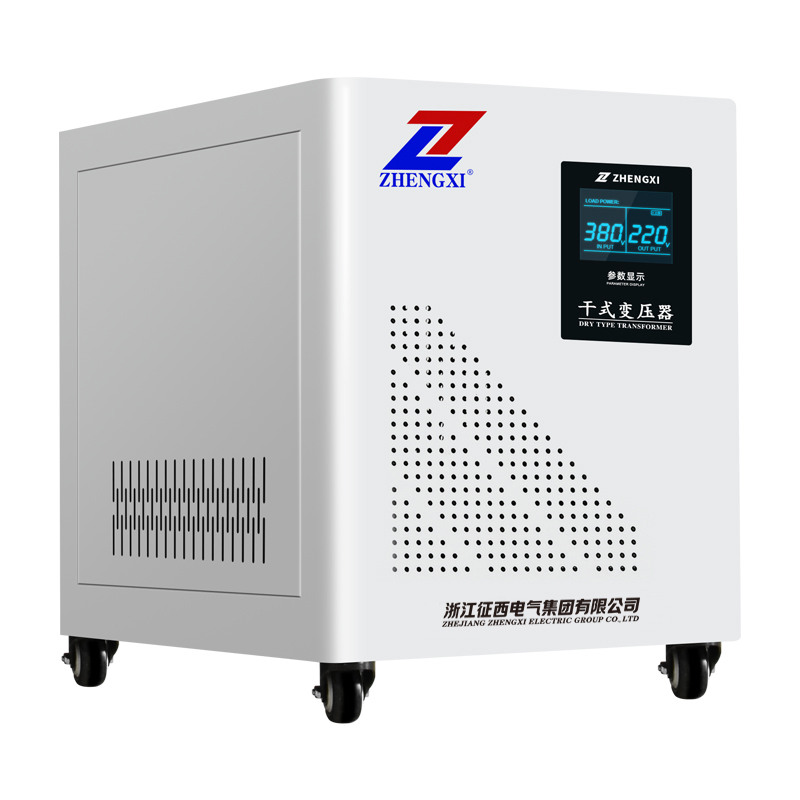

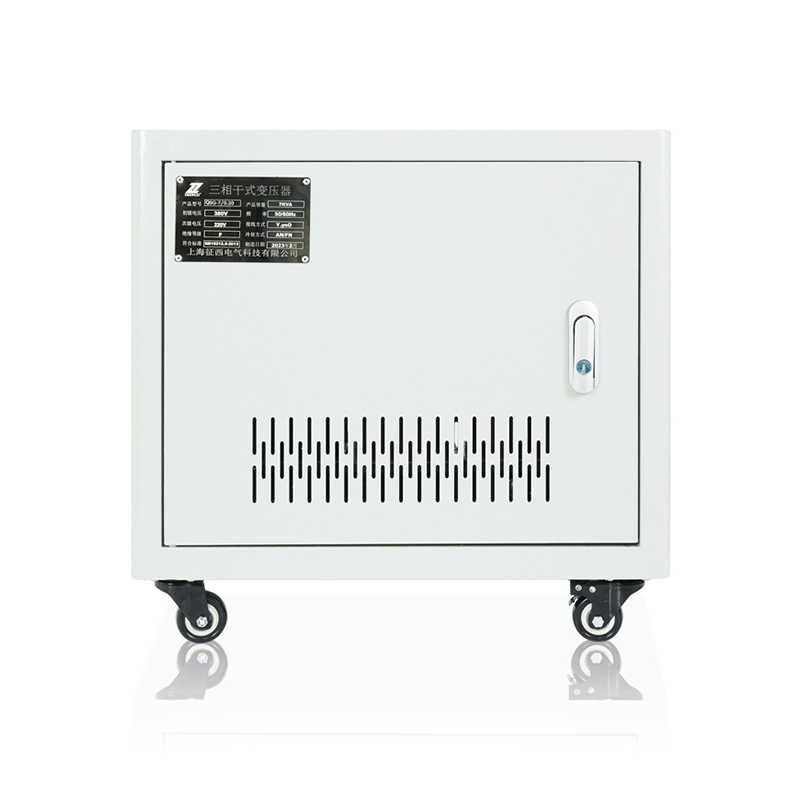

QSG三相干式變壓器——專為國外進口設備提供各種電壓
1、QSG強大能量，自然暗藏玄機
低耗節能，精準變壓，低噪運行，耐高溫線圈，優質砂鋼片，防雷保護
2、干式變壓器，適用范圍廣
廣泛適用于各種進出口設備、工地隧道、實驗室、光伏行業、精密設備等
3、輸出正弦波，媲美市電使用
精準高，高效變壓，輸出純正弦波，可媲美市電
4、可按實際需求定制不同電壓
控制柜可根據用戶的需要增加各種控制開關(斷路器接觸器)檢測儀表(電壓表、電流表、功率表)指示燈等組成一個完整的電源設備
安裝地點: | 戶內 |
海拔高度: | 海拔高度不超過1500m |
環境溫度: | -15℃~40℃ |
安裝場所無嚴重影響穩壓器絕緣的氣體、蒸汽、化學沉積、灰塵、污垢以及其它爆炸性 和腐蝕性介質； | |
安裝場所無明顯的振動或顛簸； | |
平均相對濕度: 空氣相對濕度在周圍空氣溫度為+40℃時不超過50%，在較低溫度下， 可以有較高的相對濕度，最濕月的平均最大相對濕度為90%，同時該月的月平均最 低溫度為+25℃，并考慮到因溫度變化發生在產品表面上的凝露； | |
| 產品型號 | 容 量 | 輸入電壓 | 輸出電壓 | 額定電流 | 頻 率 | 適用負載 | 波形失真 | 產品尺寸 | 電氣強度 | 防護等級 | 散熱方式 |
| QSG-3KVA | 3000VA | 380v | 220v 三相四線+G | 7.9A | 50/60Hz | 任意負載 | 無附加波形失真 | 390*300*330mm | 工頻正弦電壓2000V歷時1分鐘無擊穿及閃絡現象 | IP20 | 自冷/風冷 |
| QSG-5KVA | 5000VA | 13.1A | 450*300*390mm | ||||||||
| QSG-10KVA | 10KVA | 26.24A | 505*350*420mm | ||||||||
| QSG-15KVA | 15KVA | 39.4A | 540*380*420mm | ||||||||
| QSG-20KVA | 20KVA | 52.4A | 570*420*460mm | ||||||||
| QSG-25KVA | 25KVA | 65.7A | 570*420*460mm | ||||||||
| QSG-30KVA | 30KVA | 78.9A | 640*420*460mm | ||||||||
| QSG-40KVA | 40KVA | 104.9A | 640*420*460mm | ||||||||
| QSG-50KVA | 50KVA | 131.5A | 580*460*450mm | ||||||||
| QSG-60KVA | 60KVA | 157A | 580*460*500mm | ||||||||
| QSG-80KVA | 80KVA | 210A | 580*460*500mm | ||||||||
| QSG-100KVA | 100KVA | 263A | 730*480*650mm | ||||||||
| QSG-150KVA | 150KVA | 394A | 800*500*700mm | ||||||||
| QSG-200KVA | 200KVA | 526A | 900*500*800mm | ||||||||
| QSG-300KVA | 300KVA | 787A | 本產品定制 | ||||||||
| QSG-400KVA | 400KVA | 1052A | |||||||||
| QSG-500KVA | 500KVA | 1315A |
